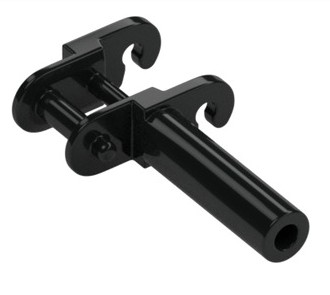

1. Le maillon "Chain Link with Bar" (3249)
En 2023, le set PAC-MAN nous offre une nouvelle pièce, un maillon de chîne avec une barre. Celle-ci va nous permettre de fixer des briques et ainsi créer des animations. C'est aussi en regardant une vidéo Youtube de @LegoParadise qu'il m'est venue quelques idées d'animation.

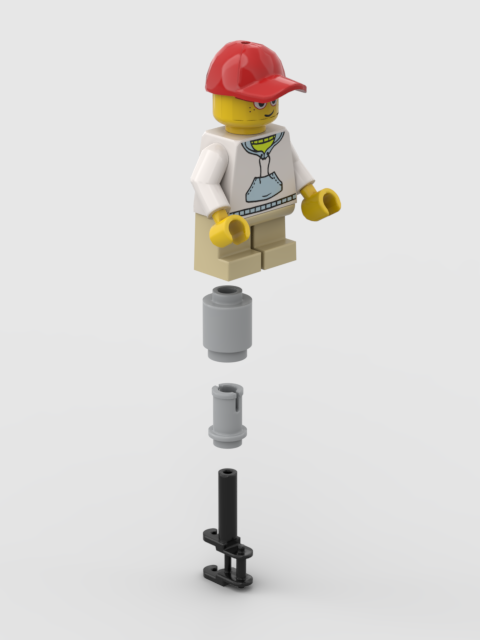

Pour fixer les minifig, j'utilise ces pièces ci-dessus

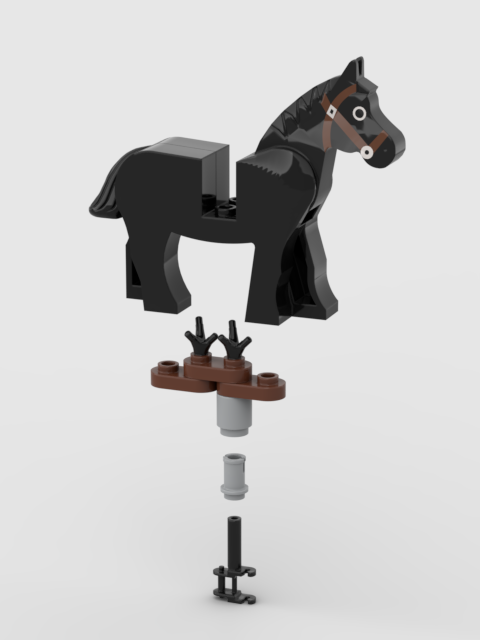

et pour les chevaux
2. Premier projet
Le premier projet est inspiré du premier montage de @LegoParadise "Alpine Layout".

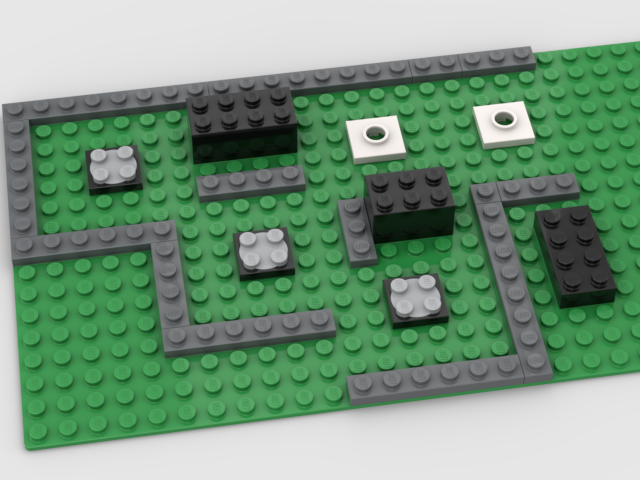

Les engrenages seront montés sur des plaques tournantes 2 x 2 (3679-3680). Les engrenages plats utiliserons des base de plaque tournante (27448)

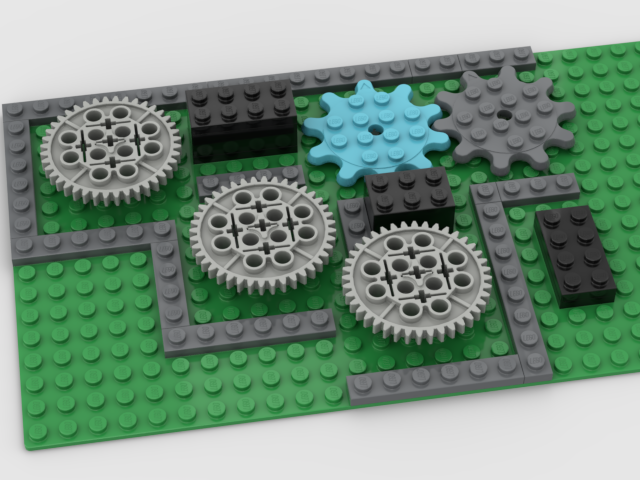

Installation des engrenages
Les pins techniques seront utile pour éviter le jeu important des engrenages.

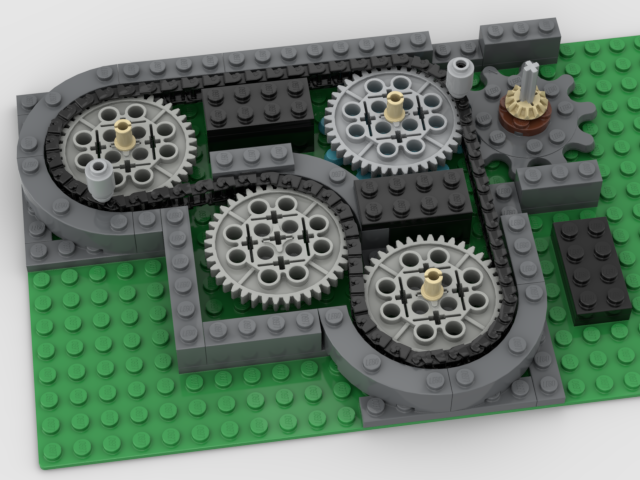

Installation de la chaine avec les deux maillons

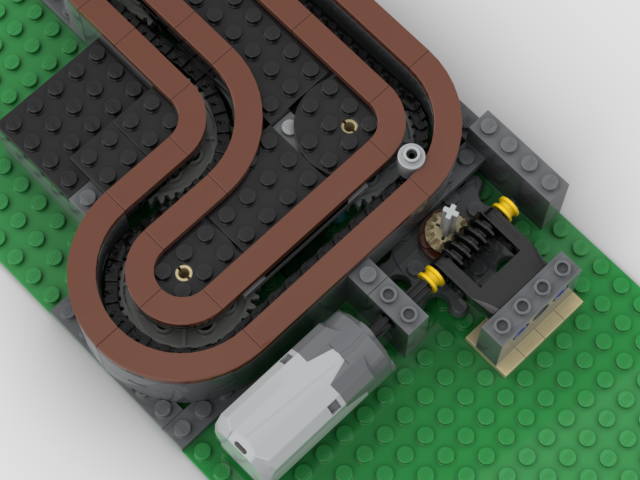

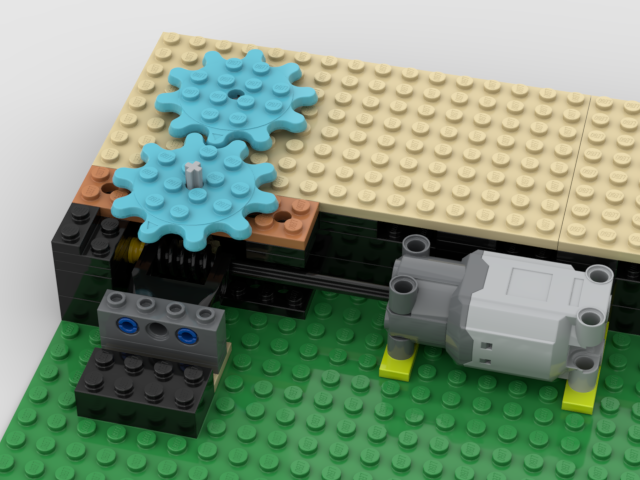

On utilisera une vis sans fin pour faire fonctionner l'animation.
La plate technique noire évitera le jeu important de l'axe vertical. Vous trouverez le pdf du montage avec ce lien.
2.1. Démo projet 1
3. Deuxième projet

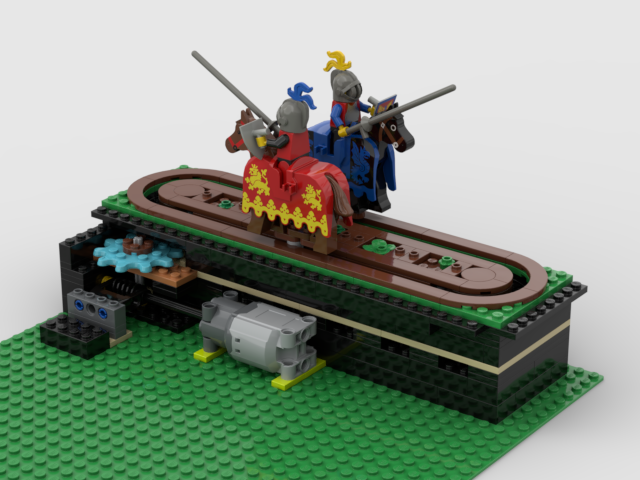

Deuxième projet d'animation, c'est le tournoi des chevaliers. Auparavant, j'avais un montage qui posait problème car trop de frottement. Le montage est sur-elevé pour mes besoins personnels.

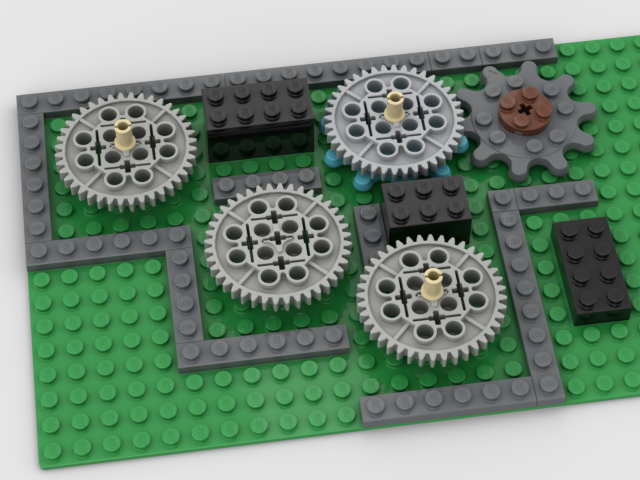

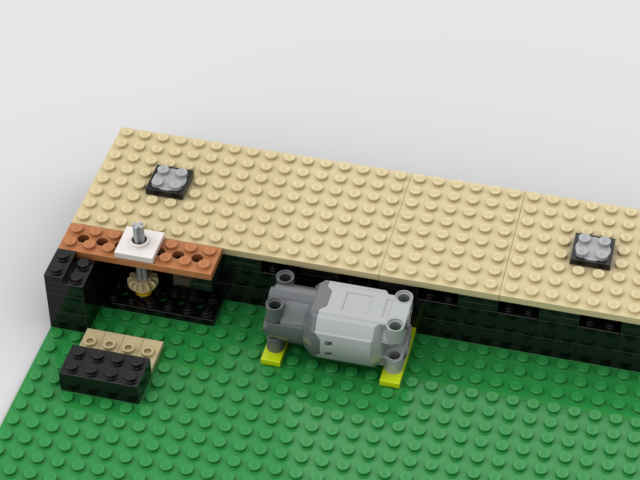

Les engrenages sont montés comme précédemment sur des plates tournantes.

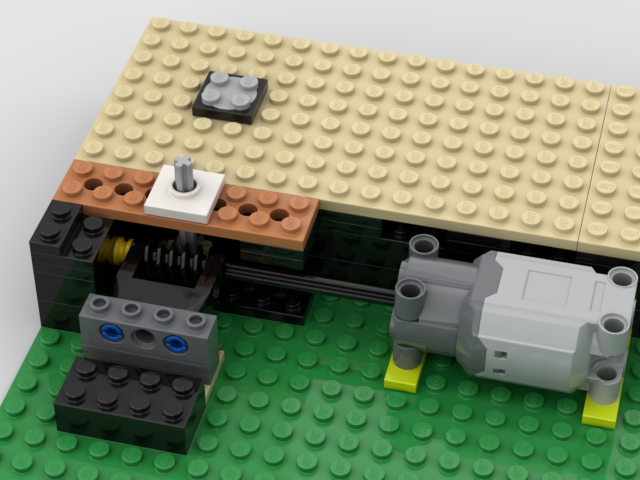

On utilise une vis sans fin pour diminuer la vitesse de rotation.
Mise en place des engrenages plats.

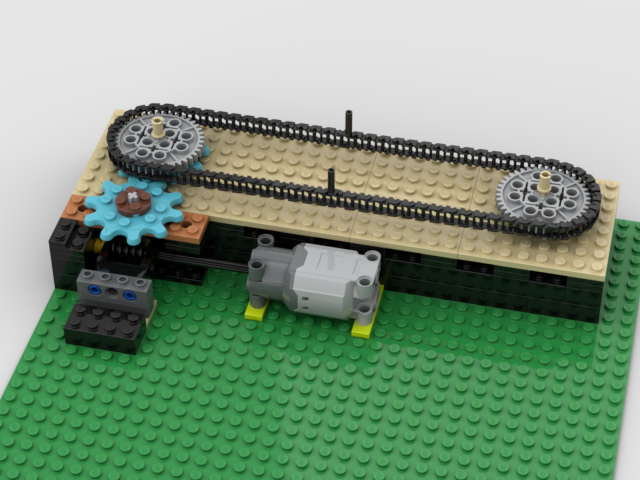

Mise en place de la chaîne. Les pins techniques serviront pour limiter le jeu des axes.
Mise en place de la plaque au milieu calant les axes grâce aux plates ronde 4 x4 (60474).

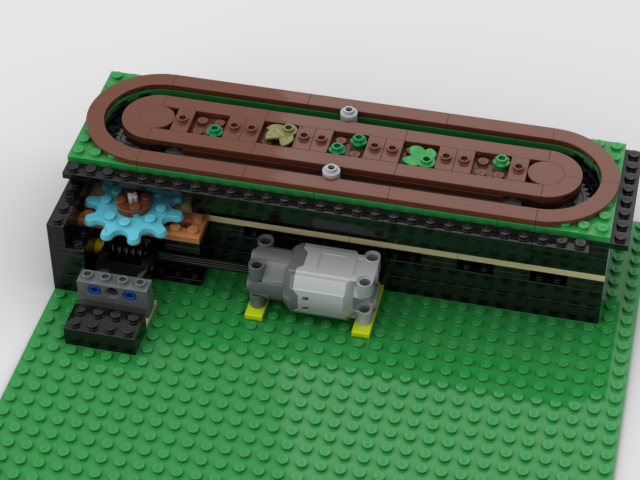

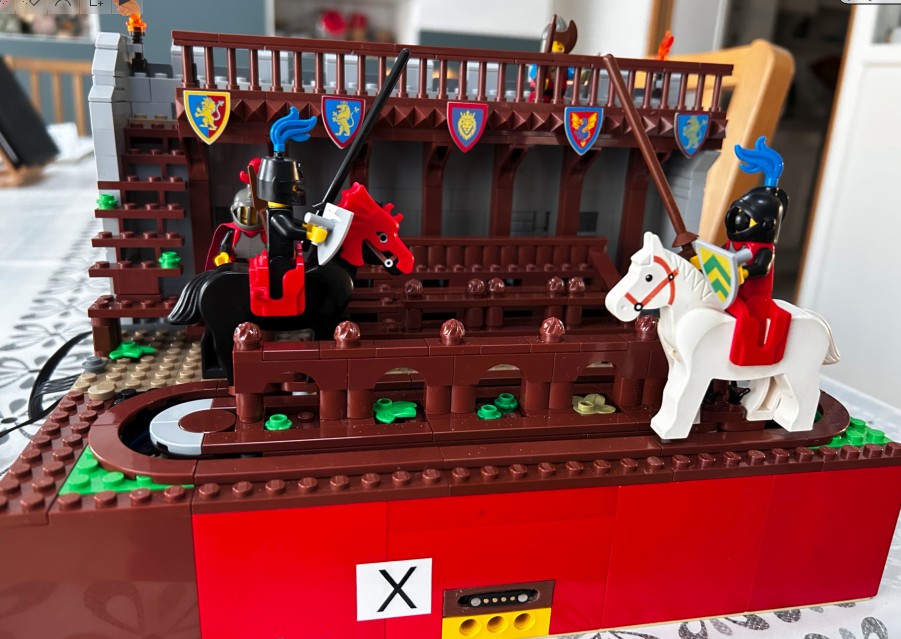

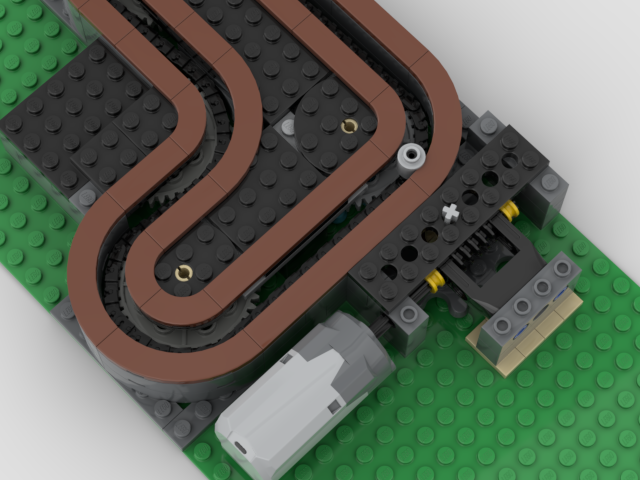

Mon module terminé avec ce projet. Vous trouverez le pdf de ce montage avec ce lien
3.1. Démo projet 2
4. Troisième projet
Le troisième projet est réalisé avec des pièces techniques. Les axes des engrenages ont nettement moins de jeux.

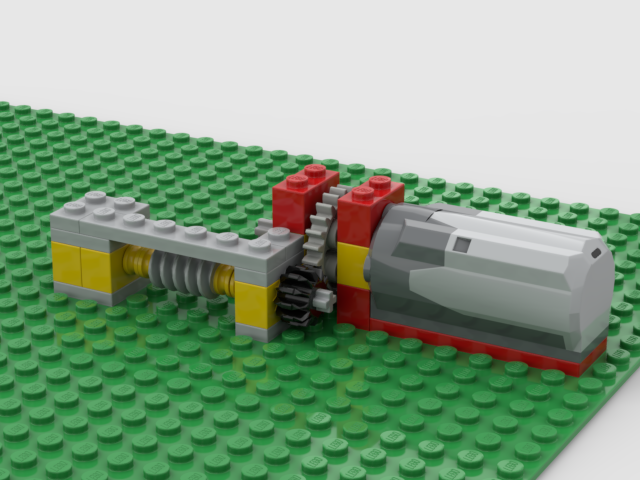

Nous utiliserons une vis sans fin mais comme nous utilisons des engrenages plus petit, il faudra multiplier la vitesse de rotation du moteur pour obtenir une vitesse de translation des minifigures acceptables.

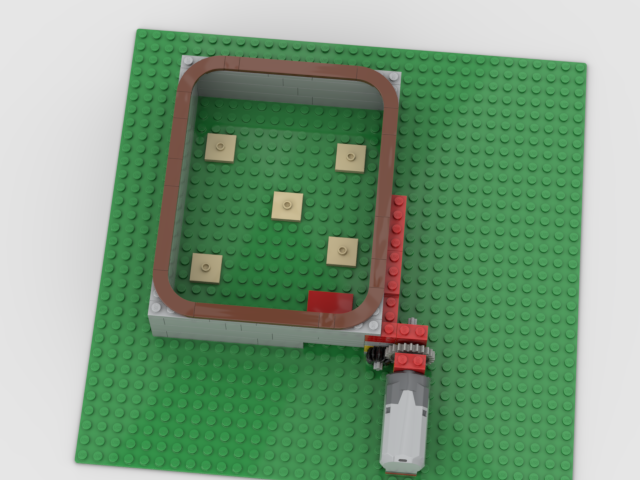

On prépare la structure qui accueillera le mécanisme.

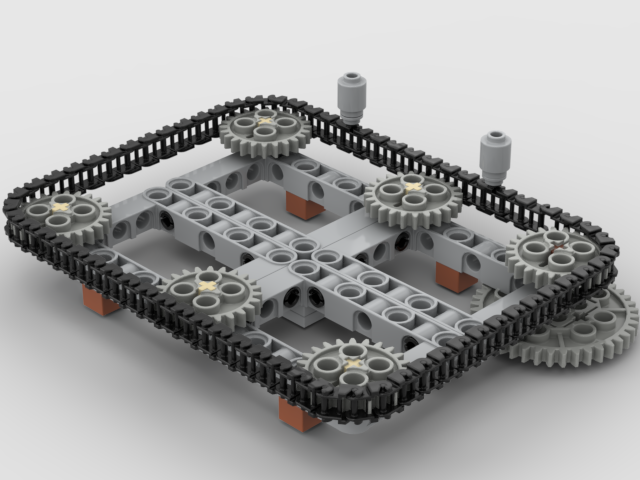

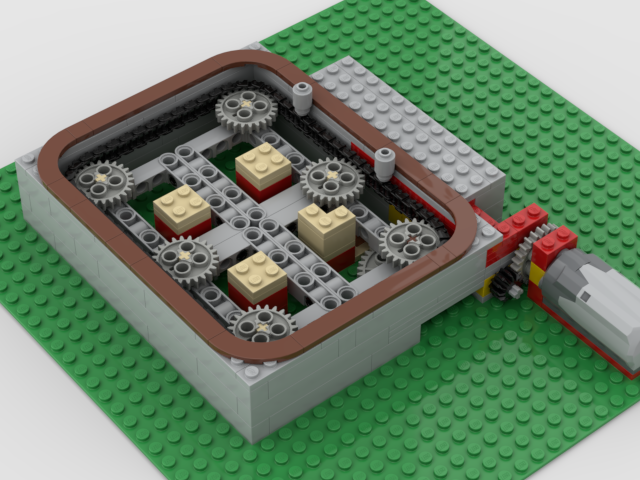

Le mécanisme est réalisé avec des pièces technic Liftarm Frame (64179). L'engrenage 40 dents fait la liaison avec la vis sans fin. Nous utilisons des engrenages 24 dents pour la chaine. Les engrenages intermédiaires évitent que la chaîne descende lors du passage des minifigures.

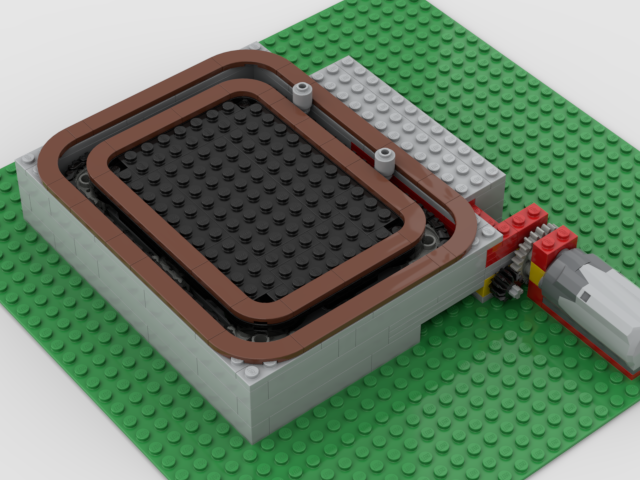

Les supports de la plaque intérieure sont mis en place.
Mise en place de la plaque intérieure. Vous trouverez le pdf de ce montage avec ce lien.

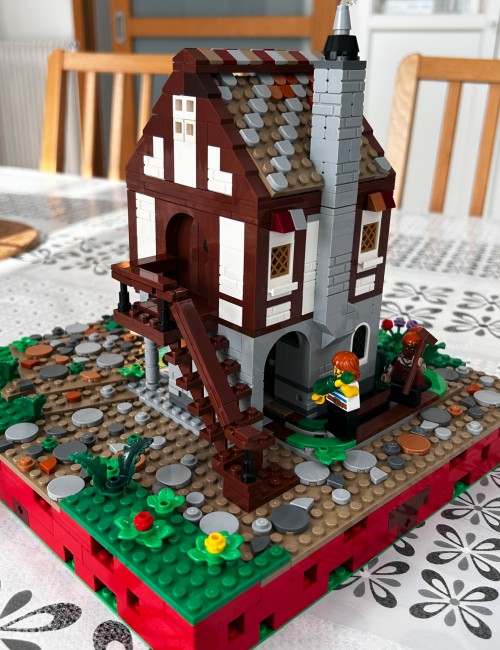

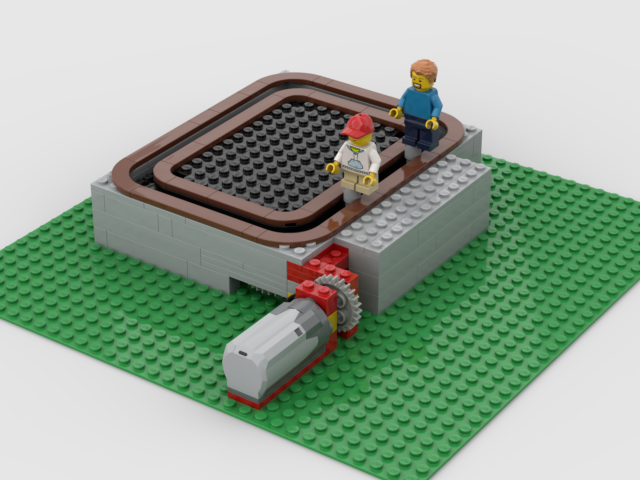

Mon module terminé.
